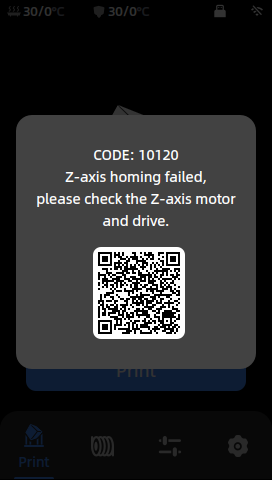

Запобіжні заходи
Коли машину потрібно розібрати для перевірки, її необхідно перевірити при вимкненому живленні.
Інструменти
S2.5 Шестигранний ключ*1
Пінцет (метал)*1
Авометр*1
Рішення
Крок 1: Попередній огляд машини
1. Перевірте, чи вісь Z верстата нормально повертається до нуля.
2. Перевірте, чи не застряг двигун осі Z машини.
3. Якщо жодна з наведених вище умов не існує, виконайте наведені нижче кроки для усунення несправностей.
Крок 2. Перевірте джгут двигуна осі Z (наведені нижче дії потребують вимкнення живлення)

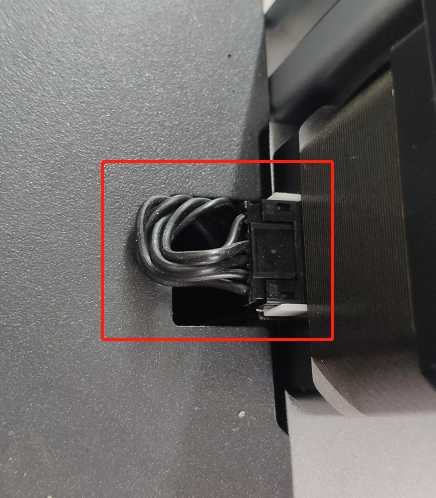

1. Будь ласка, перевірте, чи джгут двигуна осі Z підключено неправильно або ослаблено.
.png)

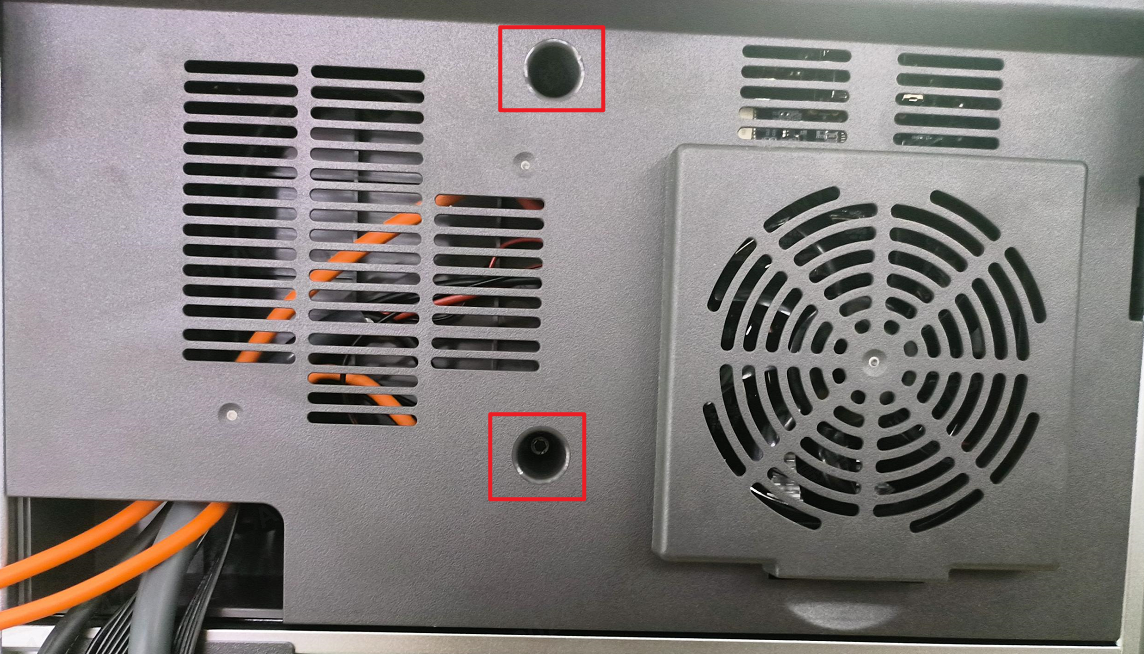

2. Викрутіть гвинти на задній кришці материнської плати шестигранним ключем S2.5.
.png)

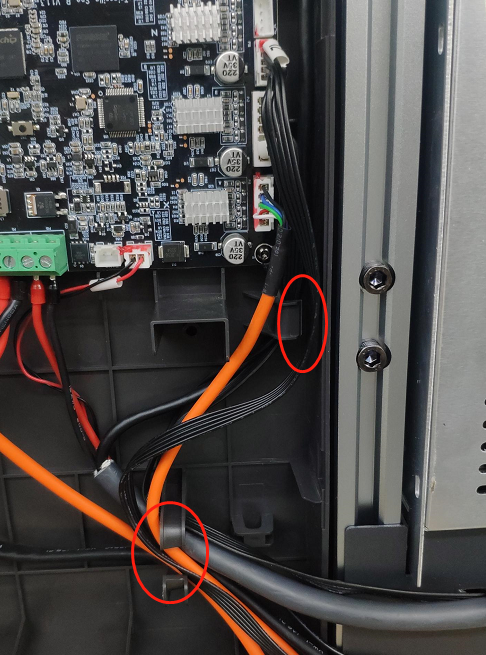

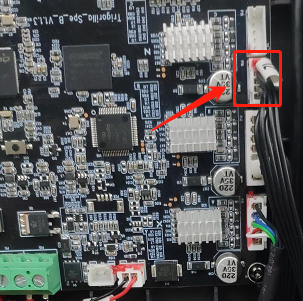

3. Перевірте, чи не закріплений джгут двигуна осі Z на системній платі.
.png)
Крок 3: Зніміть джгут двигуна осі Z

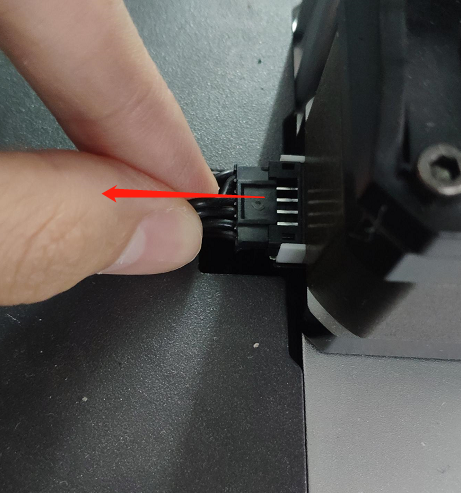

1. Від'єднайте джгут двигуна осі Z
.png)

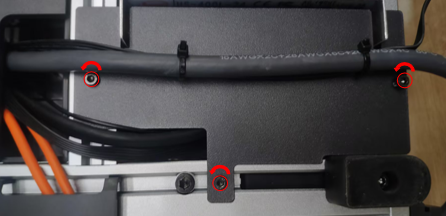

2. За допомогою шестигранного ключа S2.5 відкрутіть гвинти та зніміть кришку живлення (вимкніть живлення для роботи).
.png)

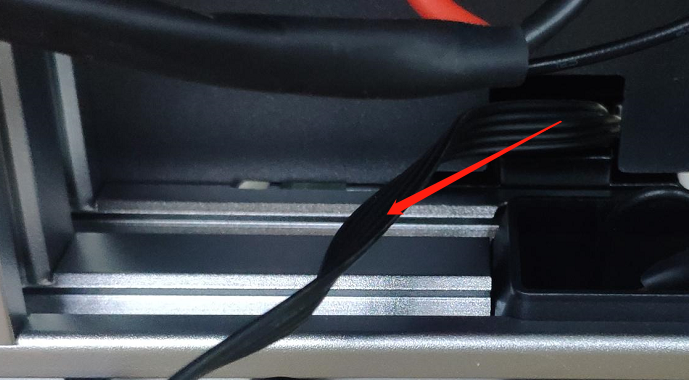

3. Зніміть джгут двигуна осі Z із затискача.
.png)
4. Зніміть джгут двигуна осі Z від двигуна осі Z.
.png)
Крок 4: Перевірте обертання двигуна осі Z
Спосіб 1: за допомогою мультиметра перевірте, чи джгут проводів справний. Встановіть мультиметр у положення звукового сигналу та перевірте лінію двигуна осі Z.

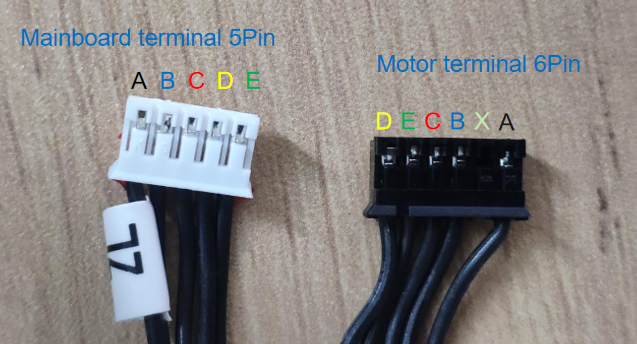

1. Діаграма послідовності ліній двигуна осі Z, перевірте відповідно до положення на зображенні.
.png)

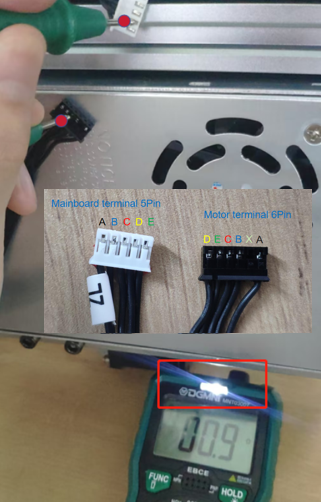

2. Встановіть мультиметр у положення звукового сигналу та перевірте з’єднання пружин на обох кінцях лінії двигуна осі Z. Звук повинен бути нормальним.
.png)
Спосіб 2: Тест пінцетом (металевим)

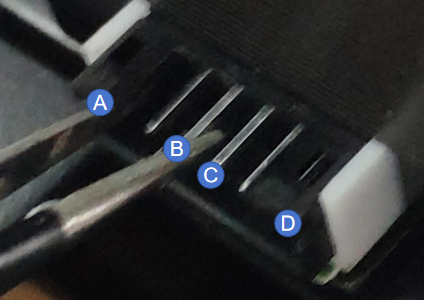

Використовуйте металевий пінцет, щоб торкнутися дроту 5-контактної клеми, перевірте групу AB і групу CD і одночасно поверніть муфту осі Z ліворуч і праворуч, щоб спостерігати, чи з’єднання має легке відчуття прилипання. Якщо і група AB, і група CD трохи застрягли, лінія двигуна осі Z є нормальною.
.png)
Крок 5: Виміряйте двигун осі Z
Спосіб 1. Для перевірки використовуйте мультиметр

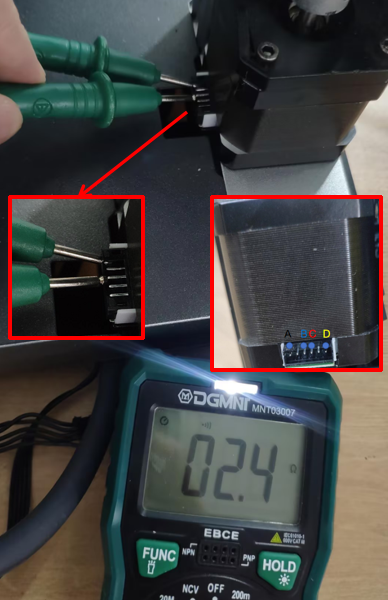

Встановіть мультиметр у положення звукового сигналу та перевірте безперервність групи АВ та CD. Якщо чути звук, двигун осі Z справний.。
.png)
Спосіб 2: Тест пінцетом (металевим)

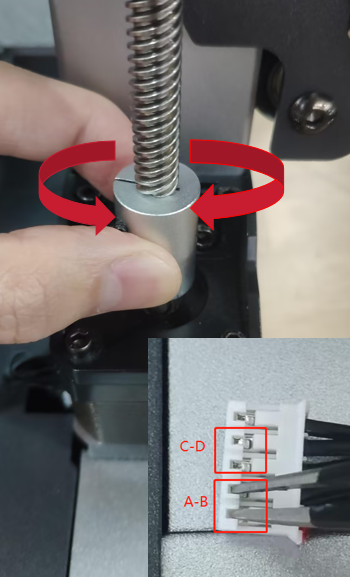

Перевірте групу AB і групу CD і одночасно поверніть муфту осі Z ліворуч і праворуч, щоб спостерігати, чи є легке відчуття залипання муфти. Якщо є легке відчуття прилипання в тестах групи АВ і групи CD, двигун осі Z нормальний.
.png)
