1. Інструменти:
- S1.5 шестигранний ключ
- S2.5 шестигранний ключ
2. Перевірте кабель NTC друкуючої головки:
Крок 1: Вимкніть принтер
Перш ніж перевіряти з’єднання, вимкніть принтер і від’єднайте його від джерела живлення, щоб забезпечити безпечну роботу.
Крок 2: Зніміть корпус головки принтера

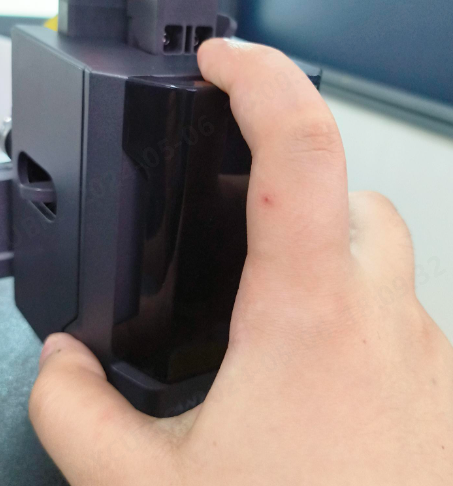

(1) Дотримуйтеся наведеної нижче схеми, щоб зняти корпус головки принтера.
Примітка. Корпус головки принтера не закріплений гвинтами, його можна зняти безпосередньо.

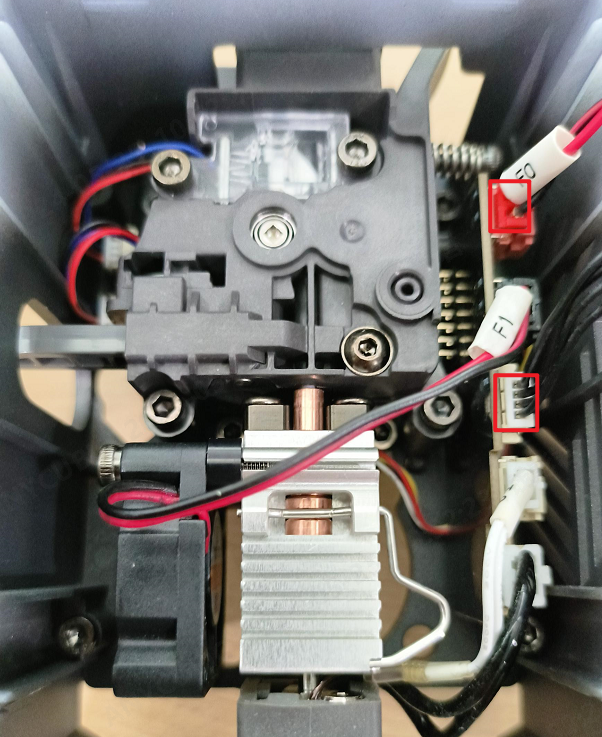

(2) Від'єднайте кабель вентилятора охолодження моделі (червоний дріт) і кабель сигнальної лампи (чорний дріт).
Крок 3. Перевірте кабель NTC друкуючої головки

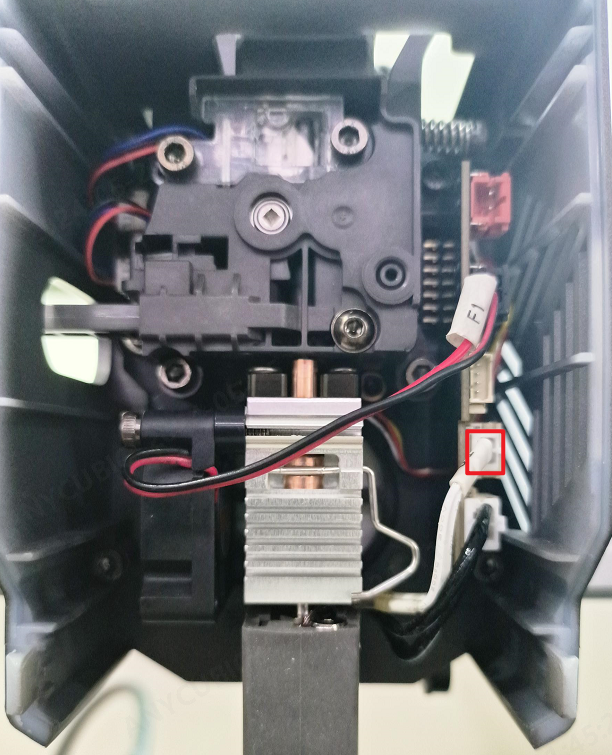

Перевірте, чи не закріпився кабель NTC на друкувальній голівці, і знову вставте кабель NTC.
3. Перевірте з’єднувальний кабель друкуючої головки:
Крок 1. Перевірте кабель друкуючої головки

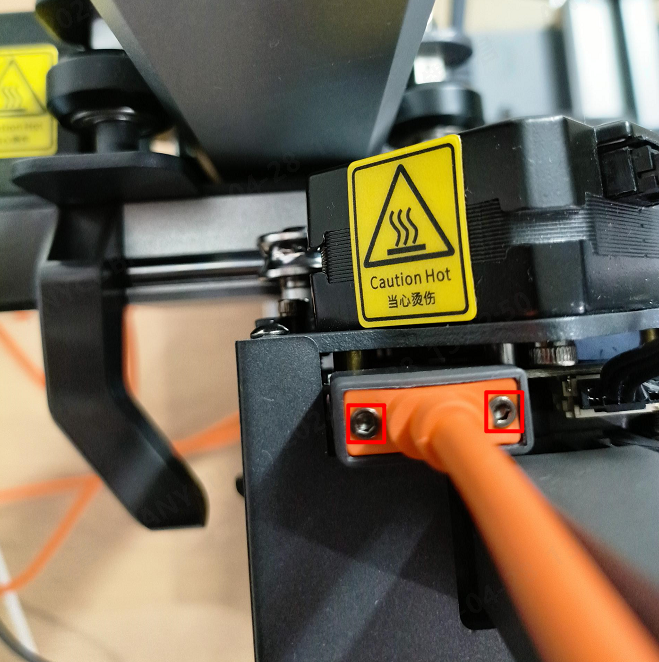

Обережно потягніть дріт з’єднання друкувальної головки, щоб перевірити, чи дріт з’єднання друкувальної головки ослаблений. Якщо кабель друкувальної головки ослаблений, за допомогою шестигранного ключа S1.5 затягніть два гвинти, що тримають кабель друкувальної головки.
Крок 2: Розберіть нижню пластину

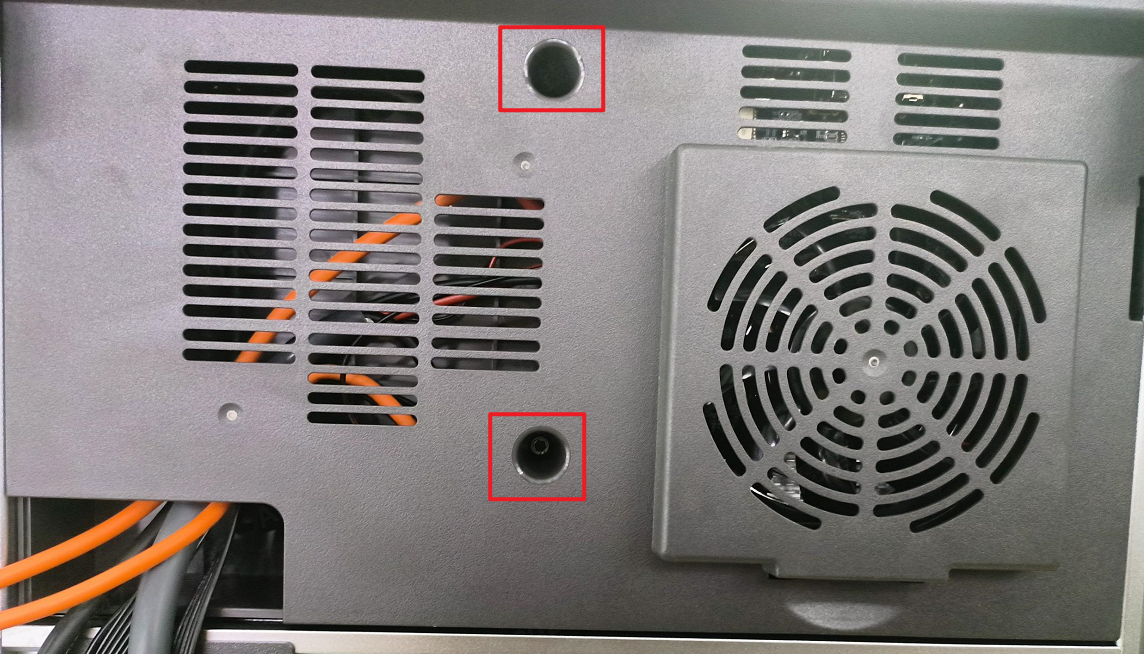

(1) За допомогою шестигранного ключа S2.5 відкрутіть два гвинти, що кріплять нижню пластину.

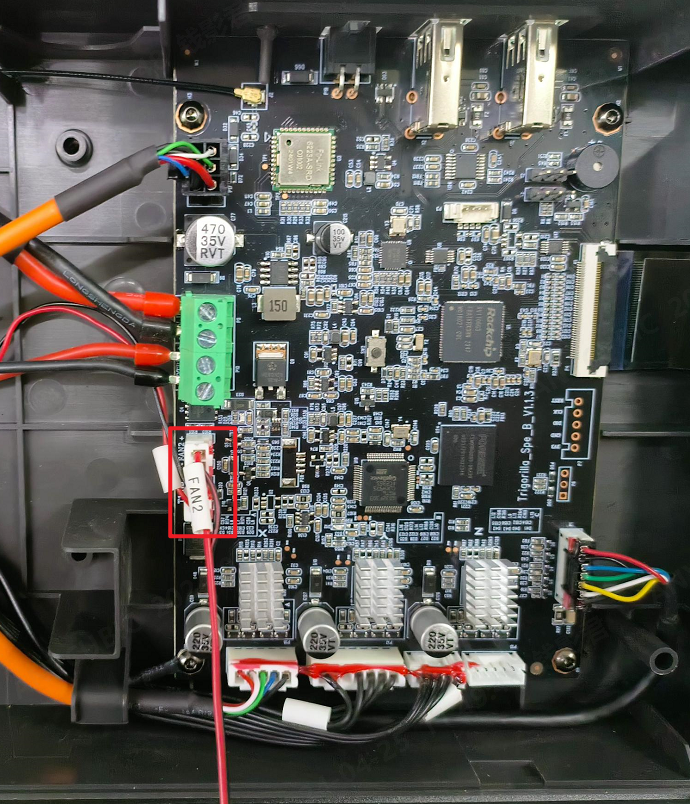

(2) Від’єднайте з’єднувальний провід вентилятора охолодження та зніміть нижню пластину.
Крок 3. Перевірте кабель друкувальної головки на системній платі

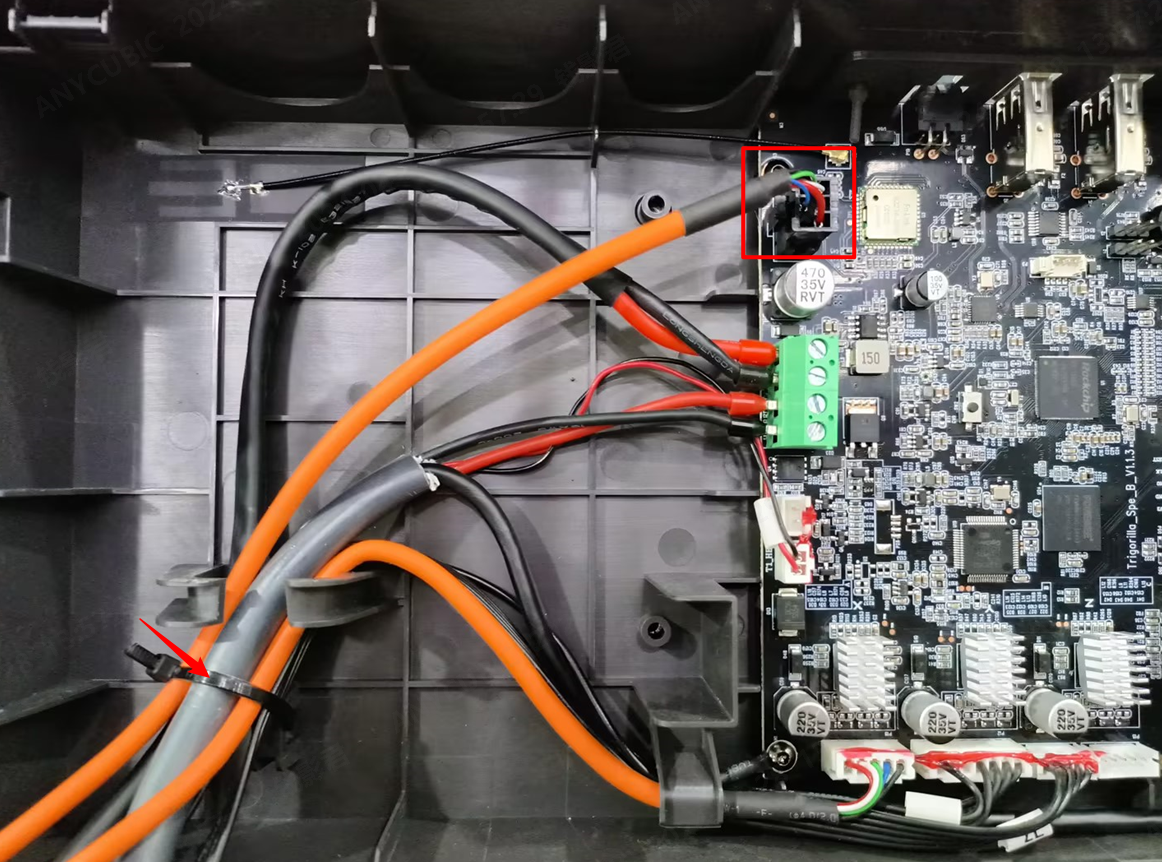

Будь ласка, перевірте, чи кабель друкуючої головки не закріплений на системній платі, а потім знову вставте кабель друкуючої головки.
4.Апаратні проблеми:
Примітка. Для цього кроку з усунення несправностей потрібні певні знання з електрики та вимірювальне обладнання. Мультиметри різних марок мають різні діапазони вимірювання, тому, будь ласка, налаштуйте діапазон вимірювання мультиметра на відповідне значення.
Крок 1: Виміряйте опір NTC друкуючої головки
Переконайтеся, що апарат вимкнено. За кімнатної температури (25 ℃) за допомогою мультиметра виміряйте опір клеми NTC друкуючої головки. Значення має бути близько 100±15 кОм. Якщо ні, можливо, виникла проблема з друкуючою головкою, і ви повинні спробувати її замінити.
Крок 2: Виміряйте напругу материнської плати

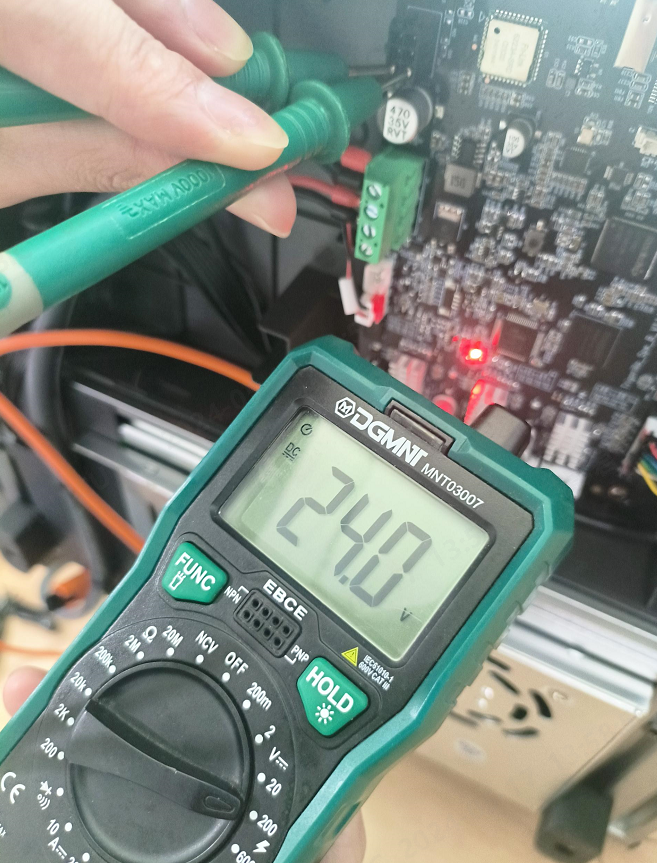

Увімкнувши машину, встановіть мультиметр на діапазон 200 В постійного струму. Помістіть чорний зонд (негативний) на материнську плату біля роз’єму друкуючої головки в лівій колонці, третій штифт зверху. Помістіть червоний датчик (позитивний) на третій зверху штифт у правій колонці. Виміряйте, чи напруга на системній платі становить 24±2 В. Якщо виміряна напруга знаходиться в межах норми, материнська плата функціонує правильно. Якщо напруга виходить за межі цього діапазону, можливо, виникла проблема з материнською платою, і вам слід спробувати її замінити.
Примітка. Цей крок передбачає роботу з електрикою під напругою. Подбайте про свою безпеку та ретельно виміряйте відповідно до відповідних позицій, показаних на схемі.
