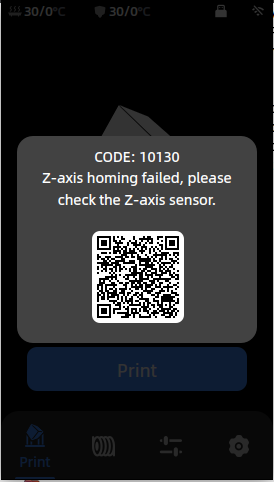

КОД:10130 Збій наведення осі Z

КОД:10130 Помилка наведення осі Z





1. Запобіжні заходи:

Для безпечної роботи температура друкуючої головки повинна бути нижче 30 градусів.



2. Інструменти:

Шестигранний ключ S2.0*1

S2.5 Шестигранний ключ*1



3. Етапи розбирання:

Перевірте джгут датчиків осі Z.

Крок 1: Зніміть корпус друкуючої головки

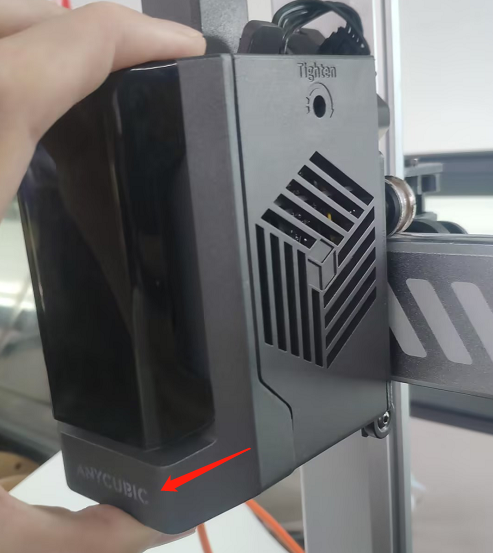

1. Зніміть корпус друкуючої головки.

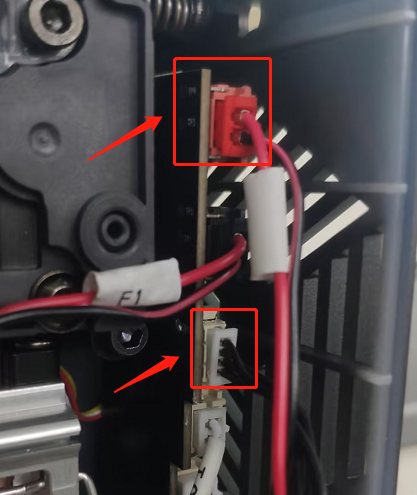

2. Від’єднайте джгут проводів вентилятора та світлодіодного освітлення від корпусу друкувальної головки.



Крок 2. Зніміть фіксований корпус друкуючої головки

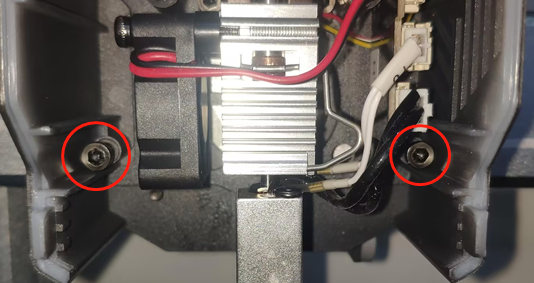

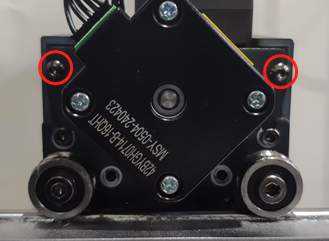

1. За допомогою шестигранного ключа S2.0 відкрутіть гвинти, які кріплять корпус друкуючої головки.

2. За допомогою шестигранного ключа S2.5 відкрутіть гвинти, які кріплять корпус друкуючої головки.

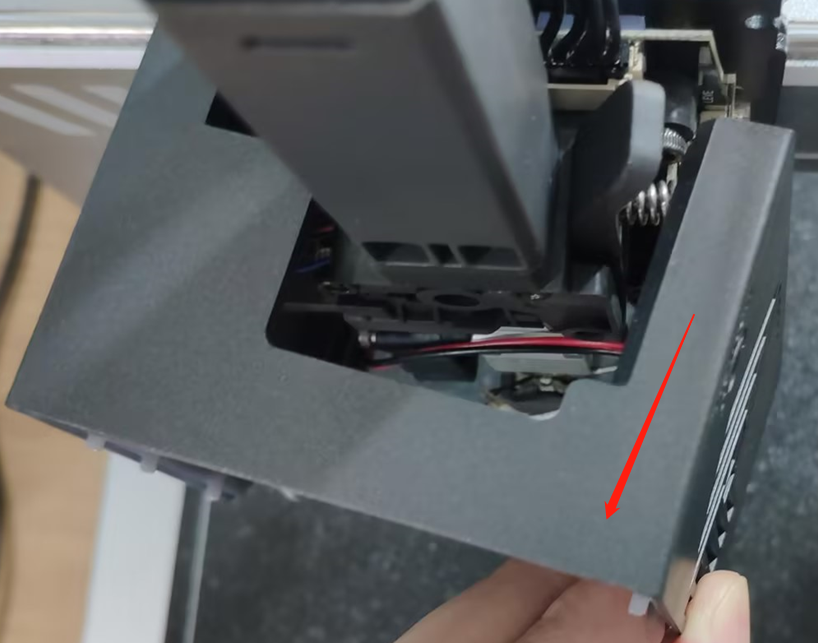

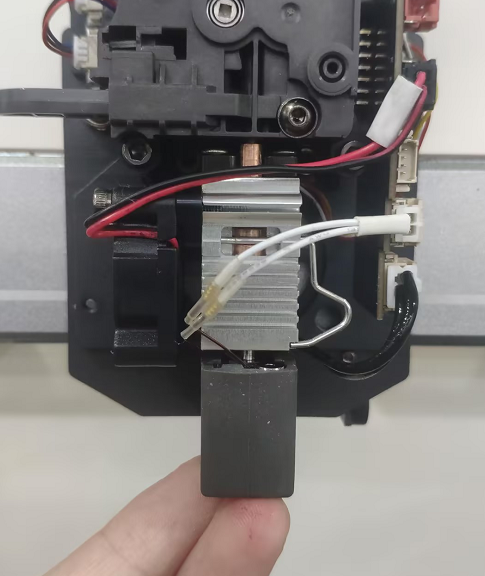

3. Зніміть корпус друкуючої головки.

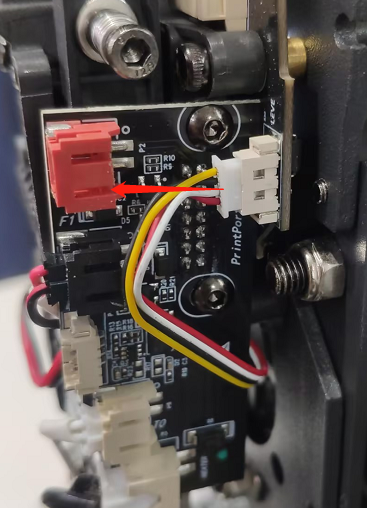

Крок 3: повторно підключіть джгут проводів



Крок 4: Обнулення осі Z

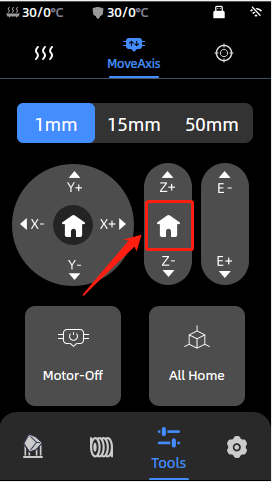

1. Натисніть «Інструменти» - «Перемістити вісь » - Обнулення осі Z.

2. Коли вісь Z опущена, доторкніться рукою до друкувальної голівки, щоб побачити, чи підніметься вона. Якщо це так, датчик осі Z працює нормально (працює, коли температура друкувальної головки менше 30 градусів).
