1. Інструменти:
- Шестигранний ключ S1.5
- Шестигранний ключ S2.5
2. Етапи розбирання:
Крок 1. Вимкніть принтер
Перед розбиранням вимкніть принтер і від’єднайте його від джерела живлення, щоб забезпечити безпечну роботу.
Крок 2. Від’єднайте кабель головки принтера

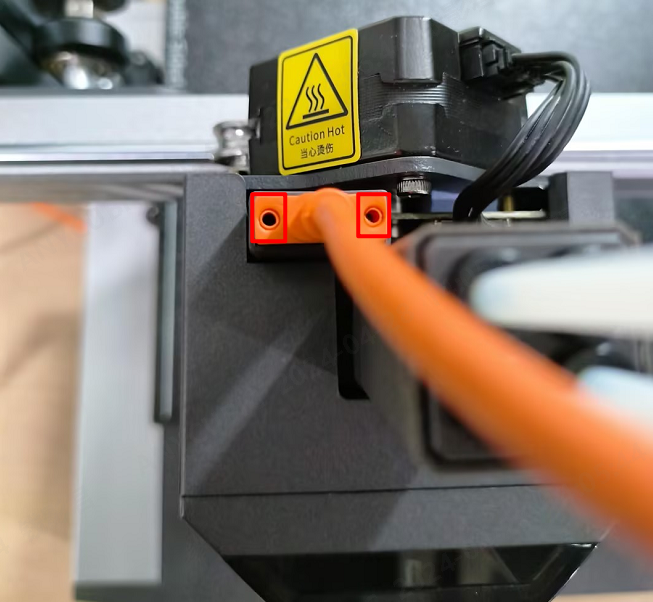

1. За допомогою шестигранного ключа S1.5 відкрутіть два гвинти, що кріплять кабель головки принтера.

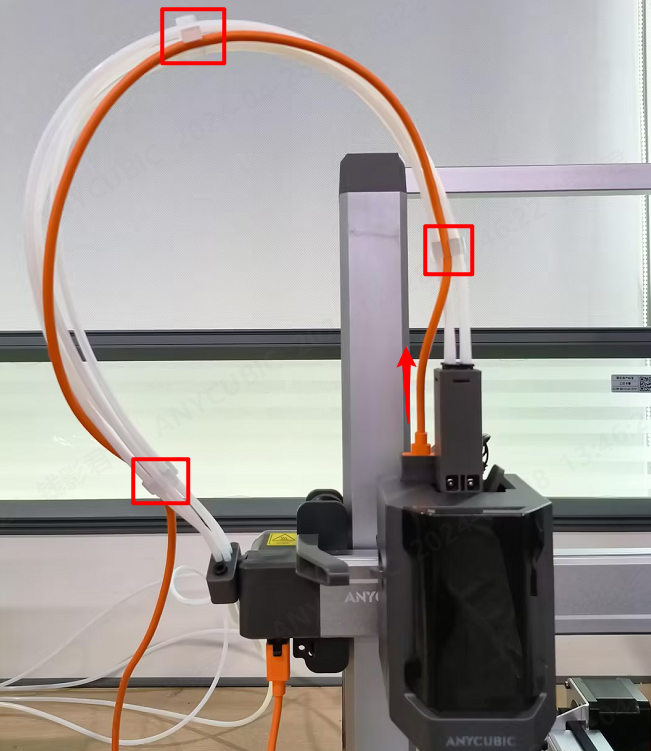

2. Від'єднайте кабель головки принтера та вийміть кабель головки принтера із затискача.
Крок 3: Розберіть нижню пластину

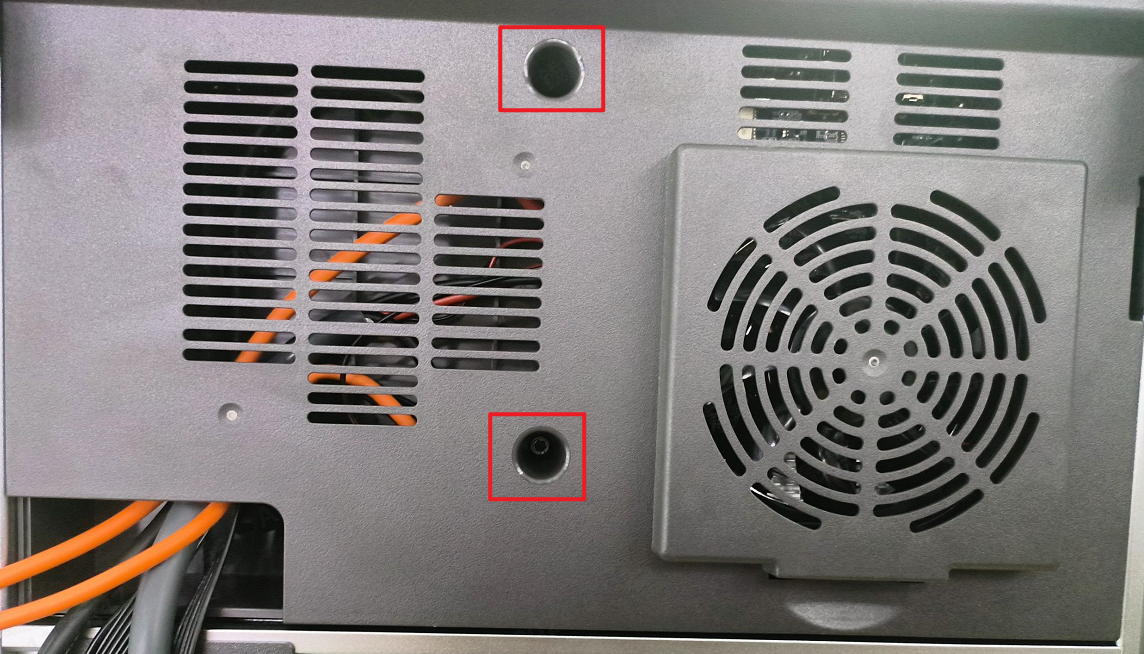

1. За допомогою шестигранного ключа S2.5 відкрутіть два гвинти на нижній панелі.

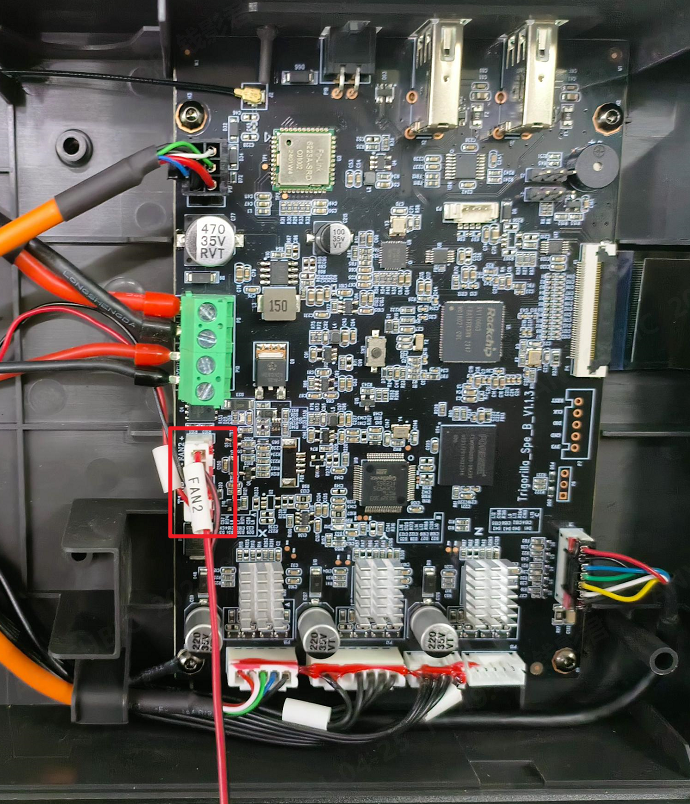

2. Від'єднайте кабель вентилятора та зніміть нижню пластину.
Крок 4: Від'єднайте кабель головки принтера

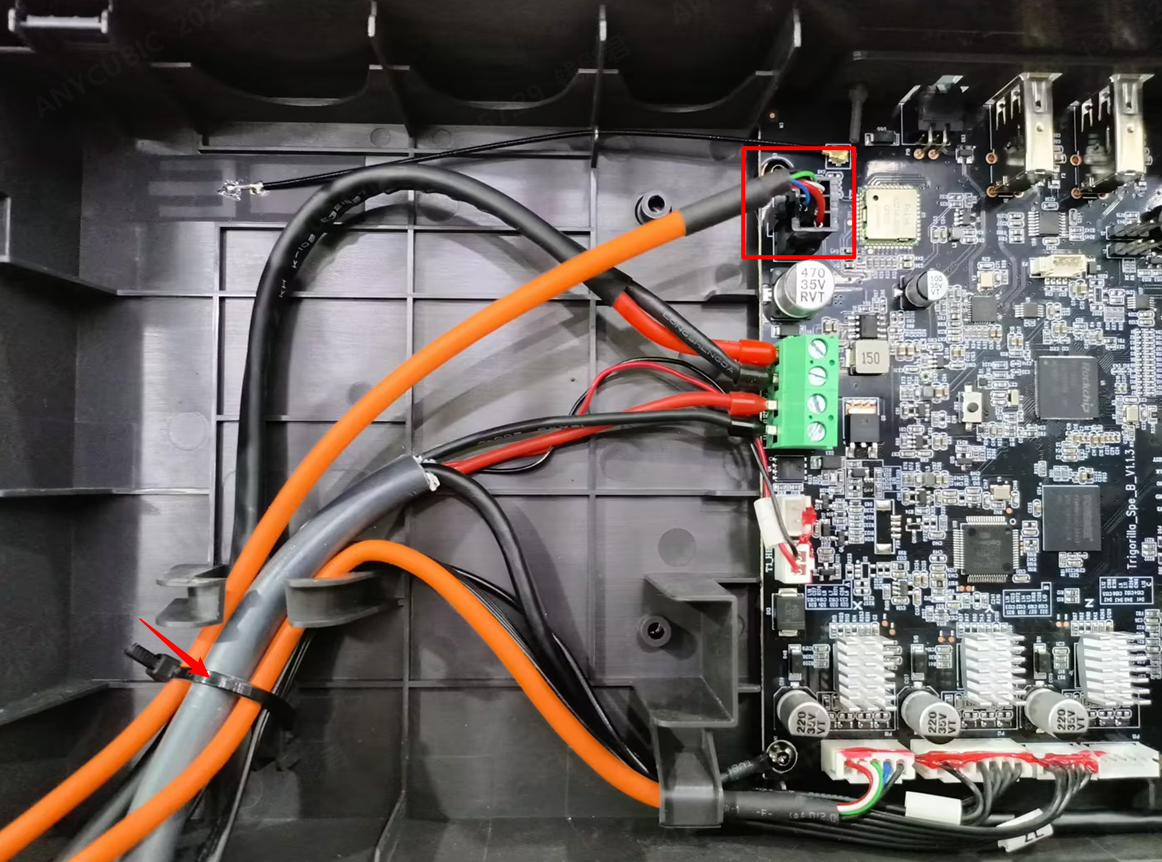

Відріжте стяжку та від'єднайте кабель головки принтера, підключений до материнської плати.
3. Кроки встановлення:
Крок 1. Замініть кабель головки принтера

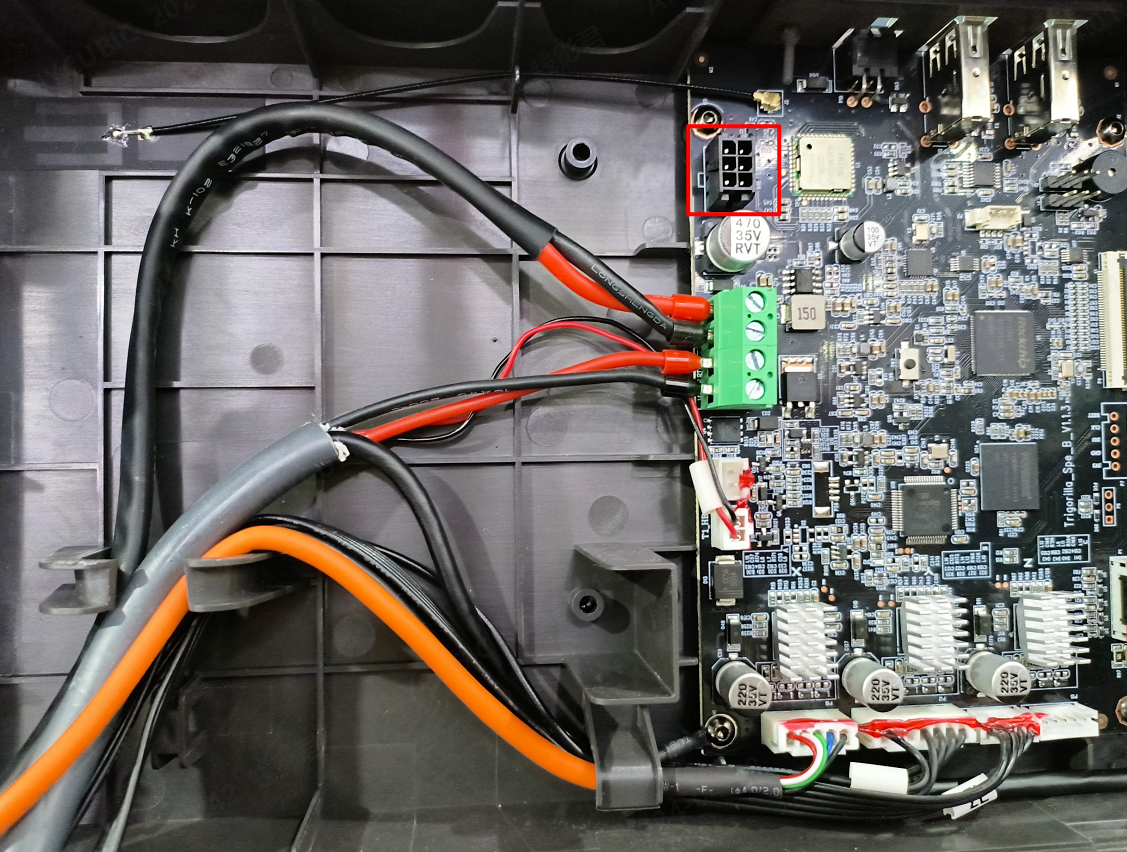

Підключіть новий кабель головки принтера назад до порту материнської плати та закріпіть його стяжкою.
Крок 2: Встановіть нижню пластину

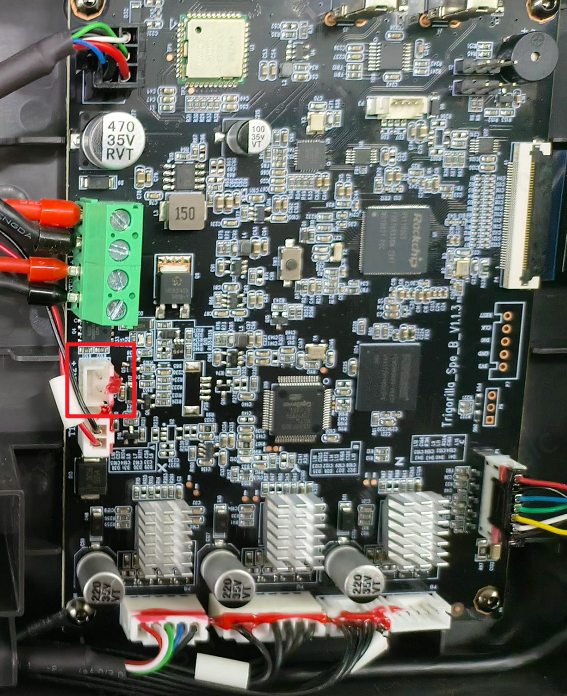

1. Знову підключіть кабель вентилятора до порту материнської плати.
2. За допомогою шестигранного ключа S2.5 затягніть два гвинти, що фіксують нижню пластину, і встановіть нижню пластину.
Крок 3: повторно підключіть кабель головки принтера
1. Закріпіть кабель головки принтера на затиску, потім вставте кабель головки принтера назад в інтерфейс.

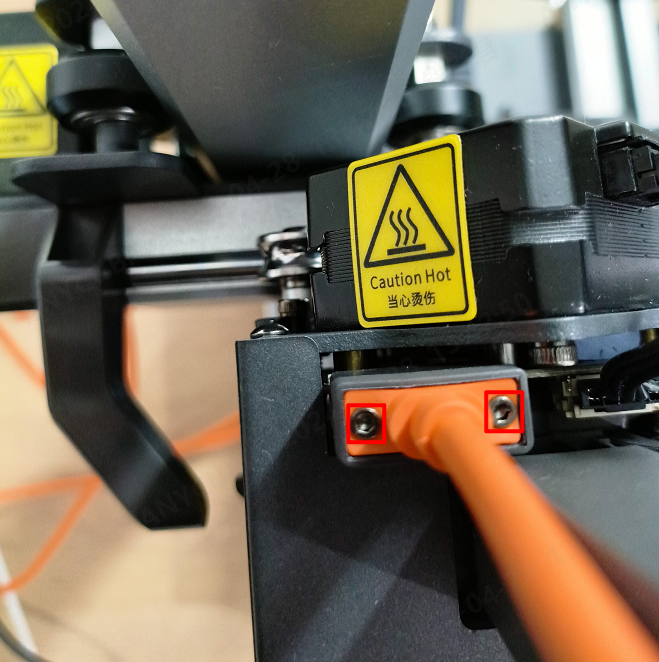

2. Використовуйте шестигранний ключ S1.5, щоб затягнути два гвинти, що кріплять кабель головки принтера.
