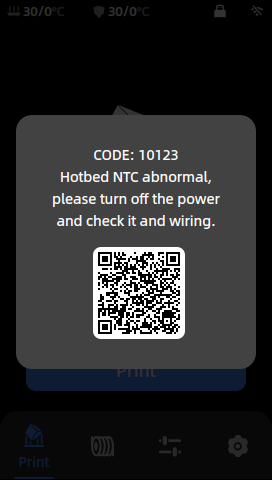

КОД:10123 Ненормальний NTC Hotbed





1. Інструменти:

S2.5 Шестигранний ключ*1

Мультиметр*1



2. Проводка або джгут проводів мають поганий контакт

Методи усунення несправностей:



Крок 1. Вимкніть принтер

Перед усуненням несправностей переконайтеся, що принтер вимкнено та від’єднано від джерела живлення, щоб забезпечити безпечну роботу.



Крок 2. Зніміть кришку материнської плати

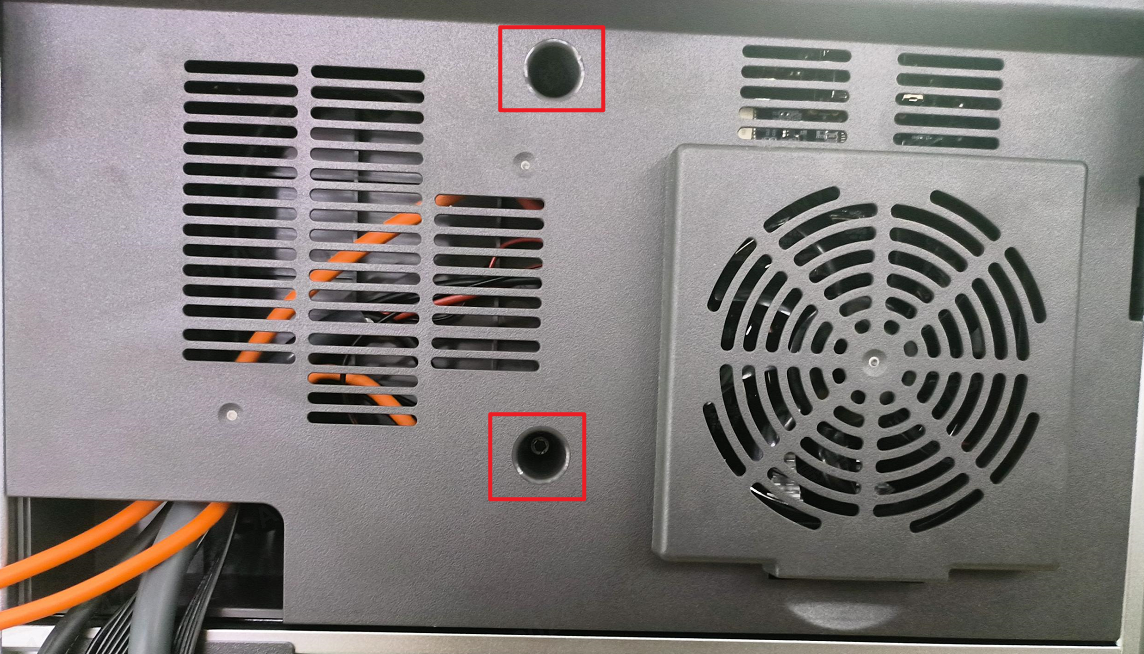

1. Викрутіть гвинти нижньої кришки материнської плати шестигранним ключем S2.5.

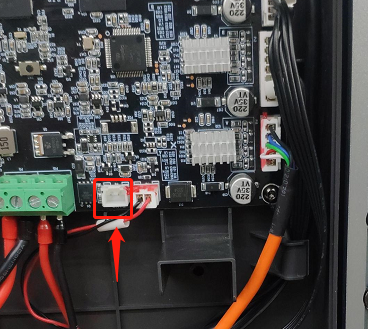

2. Від'єднайте кабель вентилятора FAN2 від материнської плати та відкладіть кришку материнської плати.



Крок 3: Крок 3: Повторно підключіть кабелі

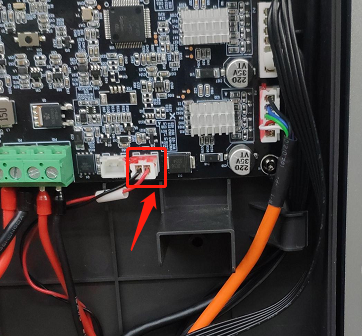

Повторно підключіть кабель T1 до материнської плати.



3. Показання температури мають велике відхилення або відхилення від норми

Цей крок необхідно перевірити, коли пристрій не нагрівається.

Спосіб усунення несправностей:

1. Увімкніть машину та перевірте, чи відображається температура у верхньому лівому куті основного інтерфейсу. Нормальна температура зазвичай становить близько 25°, що залежить від температури навколишнього середовища. Якщо температура навколишнього середовища низька, відображувана температура також буде нижчою. Ця підказка також з’являється, коли температура буде нижчою за 10°C. Будь ласка, перемістіть пристрій у приміщення з вищою температурою для використання.



4. Збій обладнання

Цей крок вимагає певних знань з електрики та вимірювального обладнання. Оскільки мультиметри різних марок мають різні механізми вимірювання, налаштуйте механізм вимірювання мультиметра на відповідний діапазон значень.



Методи усунення несправностей :

Крок 1: Виміряйте опір кабелю Т1 з підігрівом

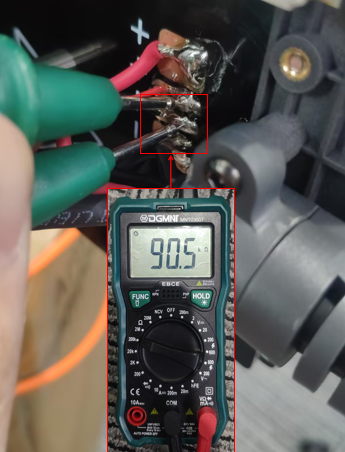

1. Коли машину вимкнено, виміряйте мультиметром опір зварювального порту NTC плити гарячого шару, щоб побачити, чи становить він близько 100±10 кОм, коли гарячий шар має кімнатну температуру (25 ℃). Якщо ні, проблема може бути в гарячому ліжку, спробуйте замінити гаряче ліжко.

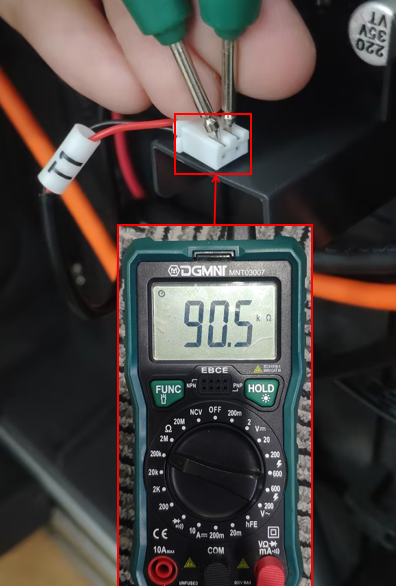

2. Виміряйте опір штекера джгута з підігрівом NTC, щоб перевірити, чи становить він близько 100±10 кОм. Опір має бути таким же, як опір NTC нагрітого ліжка вище. Якщо він інший, щось не так із джгутом підігріву ліжка NTC, і ліжко з підігрівом потрібно замінити.

Ps: наведені вище кроки є нормальними, вам потрібно виконати крок 2 для усунення несправностей.



Крок 2: Виміряйте напругу порту T1 материнської плати під час нагрівання

(Примітка: цей метод вимагає роботи під напругою, будь ласка, зверніть увагу на власну безпеку, виміряйте відповідно до відповідного положення на малюнку нижче та не торкайтеся двох контактів під час вимірювання, щоб уникнути короткого замикання)

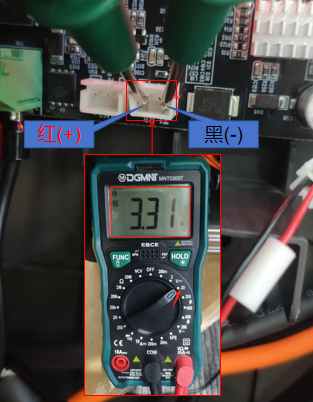

Коли пристрій увімкнено, налаштуйте мультиметр на передачу 20 В постійного струму, підключіть чорний тестовий провід до негативного полюса, а червоний тестовий провід – до позитивного полюса, і виміряйте, чи NTC PIN на материнській платі становить 3,3±0,01 В; якщо виміряне напруга знаходиться в межах норми, це означає, що материнська плата справна; навпаки, якщо виміряна напруга не в межах діапазону, це означає, що материнська плата може бути ненормальною, спробуйте замінити материнську плату.
