Будь то для хобі, у невеликій спеціалізованій майстерні або у великому промисловому виробництві, 3D-друк став незамінним і пропонує практично безмежні можливості для виробництва великих та малих друкованих виробів із разючою деталізацією за лічені хвилини.

Навіть сучасна медицина використовує цю технологію та вже виробляє протези чи штучні частини органів за допомогою 3D-друку.

Яким би чудовим був цей метод друку, є одна проблема, яка особливо дратує: засмічення сопла принтера!

Легке засмічення сопла 3D-принтера можна добре усунути за допомогою філаменту*. Сильне засмічення можна усунути за допомогою голок, ацетону, різних методів витягування та сильного нагріву. Часте очищення за допомогою філаменту, що чистить, щіток і паперових рушників запобіжить засмічення.

У цьому тексті ви дізнаєтеся, як проявляються різні види забруднення, які причини, як очистити сопло і як можна запобігти засміченню.

1 Симптоми
2 Причини
2.1 Неправильна висота форсунки
2.2 Неправильне встановлення температури
2.3 Низькоякісний філамент
2.4 Пил і бруд
2.5 Не спалюйте нічого.
3 Очищення сопла
3.1 Очищення філаменту
3.2 Проштовхування нитки
3.3 Голка
3.4 Ацетон
3.5 "Атомне витягування"
3.6 "Холодне витягування"
3.7 Спалювання
4 Заміна сопла
5 Профілактика
5.1 Щодня
5.2 Щотижня
5.3 Щомісяця
5.4 Щоквартально

Симптоми

Насамперед, давайте прояснимо дуже просте запитання: Як визначити, що сопло принтера засмічено?

Наступні ознаки з великою ймовірністю вказують на те, що сопло вашого принтера засмічено:

Філамент не подається: Якщо ви вставили нитку, принтер нагрівся до відповідної температури, а філамент не тече або тече нерівномірно, ви можете бути впевнені, що сопло засмічено. До них належать такі ознаки: Філамент, тобто. матеріал, яким друкується ваш об'єкт, не випливає із сопла прямо, а скручується, тече по кривій, тече в нерівномірній кількості, нитка філаменту багато разів переривається або матеріал взагалі не виходить.
Ваш надрукований об'єкт має дефекти: особливо тонкі ділянки мають отвори, краї та межі розмиті.
Екструдер видає "клацання": Екструдер у вашому принтері тисне на матеріал. Якщо він видає звук, що клацає, це означає, що він не притискає матеріал, наприклад, тому що він затвердів і сопло заїдає.
Якщо ви помітили один або кілька цих симптомів, швидше за все, сопло вашого принтера засмічено.

Тому ми хочемо показати вам кілька дуже практичних рішень, як можна легко прочистити сопло принтера самостійно.

Але спочатку ви дізнаєтеся, що в більшості випадків є причиною засмічення сопла. Таким чином, ви не тільки дізнаєтеся, що робити, якщо горезвісна дитина впала в колодязь. Ми також розповімо вам, як можна уникнути цієї проблеми у майбутньому.

Причини

Засмічення сопла 3D-принтера викликається залишками матеріалу, що пригорів, подібно до пригорілого матеріалу в каструлі для приготування їжі.

Наприклад, ви встановили неправильну температуру для нитки, або залишки нитки від попереднього друку згоріли за наступного друку при вищій температурі. Існують також філаменти, частково виготовлені з натурального матеріалу, який містить грубіші частинки, що легше прилипають, ніж синтетичний матеріал.

Неправильна висота сопла

Регулювання висоти сопла, тобто. Z-координати, значно впливає на результат чистого друку. Якщо сопло встановлено надто високо, філамент має великий шлях до поверхні друку і дуже швидко остигає. В результаті він втрачає форму, не прилипає, і ваш об'єкт набуває неправильної форми та/або дефектів.

Якщо сопло 3D-принтера встановлено занадто низько, філаменту не вистачить місця для чистої екструзії. Результат: повністю розмазаний термопластик!

У поганих випадках матеріалу залишається так мало місця, що він вдавлюється назад у сопло поверхнею друку і там, залежно від типу нитки, надзвичайно забиває сопло. Ця проблема називається "ретроградна екструзія".

Тому важливо встановити сопло принтера на правильній висоті. Як правило, висота повинна бути меншою або принаймні дорівнює діаметру сопла принтера, найкраще, якщо вона менше чверті цього діаметра.

Потім екструдер чинить достатній тиск на нитку, щоб вона прилипла. Він трохи притискається, але не виштовхується назад.

Неправильне встановлення температури

Встановлення правильної температури друку іноді може бути мистецтвом. Важливо підтримувати температуру, яка підходить для вашого матеріалу.

PLA краще використовувати при температурі 180 °C, ABS - при температурі 225 °C. Нейлонові нитки переносять набагато вищі температури. Існують також сопла, спеціально призначені для певних матеріалів та особливо високих температур.

Якщо температура надто низька, матеріал не розріджується належним чином і осідає всередині сопла. Тиск на друкуючу голівку збільшується, і сопло засмічується.

З іншого боку, якщо температура надто висока, може виникнути так звана "теплова повзучість". Матеріал нагрівається настільки, що стає рідким задовго до подачі в сопло: таким чином тепло йде вгору або назад.

Рідкий філамент вимагає вищого тиску. Двигун перевантажується, не справляється і сопло блокується. У деяких випадках матеріал може розчинитися у своїх складових і потім кристалізуватися в головці сопла.

Тому дуже важливо дотримуватись правильних температур!

Практика також допомагає досягти досконалості: з невеликим досвідом ви швидко визначите, який матеріал за якої температури дає найкращі результати друку.

При переході від одного типу філаменту до іншого переконайтеся, що ви завжди видаляєте всі залишки з сопла, щоб згодом нагрівався тільки вставлений матеріал і температура дійсно відповідала матеріалу в соплі.

Також зверніть увагу, що зміна матеріалу відбувається правильно лише під впливом тепла і що матеріал не повинен вставлятися в принтер із надмірним зусиллям або тиском.

Низькоякісні філаменти

Особливо в різних інтернет-магазинах продавці заманюють покупців філаментами від невідомих виробників за смішно низькими цінами.

Це, звісно, привабливо. Особливо якщо ви новачок у 3D-друку, вам, напевно, захочеться спробувати різні речі та втілити всі свої ідеї в життя.

Це може швидко стати дорогим, тому що добрі філаменти коштують дорого. Дешеві філаменти привабливі через свою ціну, але в більшості випадків вони не можуть відповідати якості (винятки, як завжди, підтверджують правило).

Низькоякісні нитки не мають фіксованих допусків, що означає, що нитка нитки не має рівномірного діаметра або варіюється лише у певних діапазонах допусків.

Якщо нитка має різну товщину, то температура плавлення також варіюється. Тому нитка не тече чисто і рівномірно, що може призвести до неякісного друку та засмічення сопла. З іншого боку, філаменти низької якості, якщо де вони " чисті " , тобто. містять небажані інгредієнти.

Вони "розтягують" масу, щоб зробити її об'ємнішою і таким чином мати можливість продавати великі обсяги за низькими цінами. Або вони імітують характеристики продукції солідних брендів за допомогою дешевих, але менш якісних добавок.

Тому перш ніж купувати дешеві нитки, проведіть дослідження, почитайте відгуки і, у разі сумнівів, віддайте перевагу перевіреним продуктам, які можуть коштувати дорожче. Ви також можете самі перевірити якість нитки, перевіривши діаметр нитки у різних місцях (найкраще за допомогою штангенциркуля*). Якщо значення сильно відрізняються, краще не використовувати нитку, щоб уникнути проблем.

Пил та бруд

Пил, бруд та інші відкладення на нитки "мігрують" через екструдер та сопло під час друку. Вони розплавляються і таким чином карбонізуються і, отже, надзвичайно тверднуть.

У соплі утворюється неподатливий шар бруду, який звужує друкарський отвір і призводить до подальшого засмічення.

Цілком уникнути відкладень неможливо. Доводиться зважати і миритися з такими забрудненнями значною мірою. Однак ви можете зменшити їх кількість, якщо після розкриття упаковки зберігатимете філаменти в чистих вакуумних або хоча б пластикових пакетах і берегти їх від бруду. Крім того, перевіряйте нитку на чистоту перед кожним використанням.

Одна з причин забруднення всередині принтера може бути не настільки очевидною, але часто є причиною: використання аерозольного лаку на готовому об'єкті. Багато любителів друку хочуть надати своїм відбиткам яскравого вигляду відразу після друку і використовують різні спреї.

Вони розлітаються крихітними крапельками та осідають на принтері та в ньому. Це також може призвести до постійного засмічення сопла та інших компонентів. Якщо ви використовуєте спреї для чорнила, будь ласка, робіть це якнайдалі від принтера - бажано не в тій же кімнаті!

Не спалюйте нічого.

Можливо, вам знайома така ситуація: Ваш принтер друкує, а ви в цей час займаєтеся чимось іншим. Можливо, ви забуваєте про друк на деякий час і лише коли принтер завершує свою роботу, повертаєтеся до нього.

Але щоб запобігти висиханню та згорянню філаментів під час наступних відбитків, ви можете ввести команду, щоб принтер залишався теплим після завершення друку. Таким чином, ви збережете нитку в рідкому або принаймні м'якому стані, навіть якщо вас немає поряд.

Очищення сопла

Тепер, коли ви знаєте, як розпізнати засмічення принтера, як відбувається таке засмічення і як його уникнути, ми хочемо озброїти вас на випадок непередбачених обставин.

Сопло принтера засмічилося, нічого не працює. Що робити?

Ми зібрали методи очищення, які ви можете спробувати один за одним або на власний розсуд. Ви також можете повторювати кожен метод стільки разів, скільки захочете.

При правильному використанні вони не зашкодять вашому принтеру або сопло. Зверніть увагу, що сопло принтера може бути дуже гарячим. Тому будьте обережні.

Залежно від того, наскільки сильно засмічено сопло, використовуються різні методи:

Очищаючий філамент
Безпосередньо на початку наших методів очищення ще одна порада для профілактики: Чищення філаментів*.

Філаменти, що чистять, виготовлені зі спеціального матеріалу, що підходить для очищення сопла принтера. Вони вставляються і потім використовуються у друкованих проходах відповідно до інструкцій на упаковці. Пил, бруд, залишки нитки та інші відкладення прилипають до них і потім механічно видаляються разом із відбитком.

Ми рекомендуємо регулярно проводити такі операції з очищення. Тому що, як тільки сопло повністю засмічиться, навіть найкращий філамент, що чистить, не допоможе.

Для того, щоб вона працювала ефективно, повинен бути хоча б частковий потік тиску. Нитки, що чистять, досить дорогі в закупівельній ціні. Однак на один цикл очищення їх потрібно зовсім небагато!

П'ятдесят грамів коштують близько 20 доларів, але ви можете зробити з ними від 70 до 100 прогонів. Так що навіть якщо ви регулярно користуєтеся принтером та регулярно його чистите, цієї кількості вам вистачить надовго.

Проштовхуйте філамент

Часто небажані результати друку не відразу блокують все сопло, а лише утворюється невеликий наліт в отворі та навколо сопла.

При такому способі ви використовуєте білий ABS або білий нейлон аналогічно до очищення філаменту - тільки трохи складніше. Тому, якщо вам потрібно зробити це швидко і у вас залишилося небагато, вам не доведеться чекати, поки прийде філамент, що чистить.

Крок 1: Нагрійте насадку до 200°C, щоб розплавити нитку.
Крок 2: Витягніть нитку з гарячого наконечника.
Крок 3: Обережно очистіть зовнішню частину сопла паперовим рушником.
Крок 4: Вручну проштовхніть нитку в сопло до упору або доти, доки частина нитки не буде видавлена.
Крок 5: Знову витягніть філамент.
Крок 6: Відріжте брудний/почорнілий кінець нитки.
Крок 7: Повторюйте кроки з 4 по 6, доки нитка не залишиться білою.

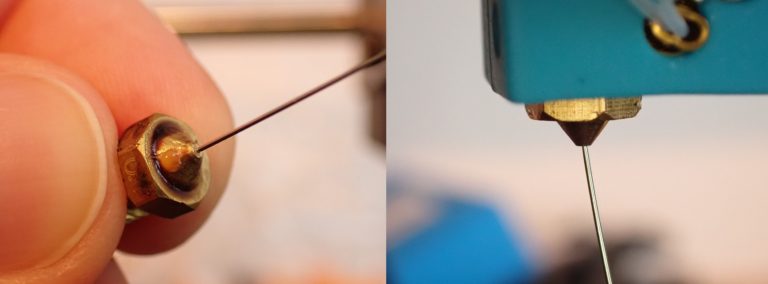

Голка

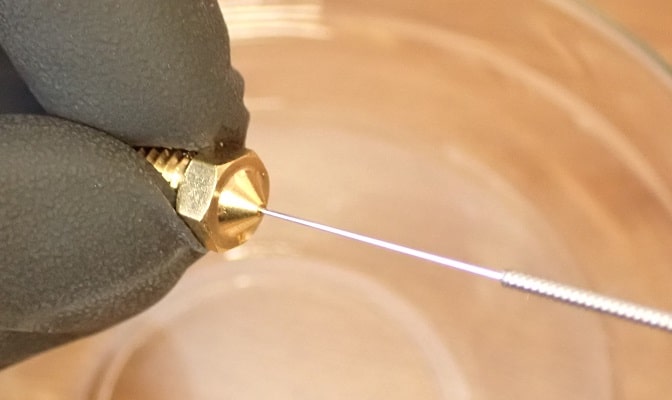

Цей метод заснований на ручному розблокуванні засмічення за допомогою голки. Цей метод можна використовувати з холодним і гарячим соплом.

Встановіть температуру принтера на ту температуру, яка підходить вашому друкованому матеріалу. Тепер вставте дуже тонкий і гострий предмет у сопло і злегка рухайте його, доки бруд не вийде. Коли ви будете видавлювати новий філамент (в ідеалі спочатку очистивши його), розпушені забруднення будуть видавлені разом з ним.

Деякі виробники включають комплекти для чищення, призначені спеціально для принтера, в комплект поставки або пропонують їх придбати окремо. Тут ви можете ознайомитися з цими наборами для чищення різних виробників:

До таких наборів зазвичай входять голки або подібні інструменти для чищення, які ви вставляєте в принтер. Якщо ви застрягли з вищезгаданими домашніми засобами, такий набір рекомендується!

Звичайно, голка або інший інструмент чищення не повинен бути товщі в діаметрі, ніж діаметр отвору для друку. У найгіршому випадку ви можете непоправно пошкодити отвір!

Ацетон

Якщо ви використовували (хоча б для одного з останніх відбитків) філамент, який дуже легко розчиняється, ви також можете очистити сопло принтера, що засмічено, хімічним способом.

Для цього вам знадобиться ацетон.

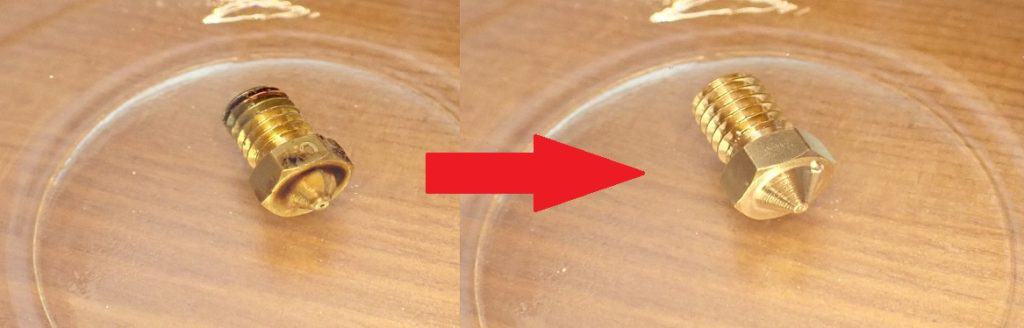

Зніміть сопло принтера та помістіть його в ємність, повністю покривши сопло нерозбавленим ацетоном.

Залишіть сопло відмокати щонайменше на двадцять чотири години і протягом цього часу час від часу рухайте його вперед-назад, щоб розпушити бруд.

У проміжках можна видаляти внутрішній бруд голкою. Робіть це так часто, як це необхідно, доки бруд не зникне.

"Атомне витягування"

У цьому методі матеріал подається до принтера, екструдера або сопло, а потім швидко витягується назад.

Етапи між подачею та витягуванням різні. В принципі ви можете протестувати всі способи витягування. Атомне витягування, яке ми вам зараз пояснимо, підходить тільки для принтерів з типом Bowden*.

При "атомній протяжці" для очищення використовується той же матеріал для друку, що і для друку. Його нагрівають, потім охолоджують і знову витягують ривком незадовго до застигання.

Працює це так: Спочатку зніміть затискач шланга Боудена. Встановіть температуру принтера на 30 градусів вище, ніж вказано для філаменту. Потім вставте філамент довжиною приблизно в руку (якомога біліший, переважно чисто білий), поки не вийде рівна нитка філаменту або ви не зможете проштовхнути його далі. Потім встановіть температуру на наступні значення та зачекайте, поки екструдер не досягне цієї температури:

145 °C для нейлону
110 °C для ABS
90 °C для PLA
Як тільки температура буде досягнута, знову витягніть нитку з екструдера впевненим ривком. Не застосовуйте силу! Нитка має виходити лише з невеликим опором.

Тепер подивіться на витягнуту нитку. Який вигляд має її кінчик? Якщо передній кінчик нитки брудний або знебарвлений, то сопло все ще забите. Повторюйте процес, доки нитка не стане чистою.

Якщо ви не можете витягнути мотузку, повторіть весь процес з трохи вищими температурами, поки мотузка не буде легко ослаблена. Потім ви можете повторювати процедуру, поки нитка не стане чистою. Після цього ваш принтер знову повинен видавати ідеальні результати.

"Холодне витягування"

Цей метод особливо підходить для сильних засмічень та затверділих відкладень у соплі принтера. По суті, він ґрунтується на використанні дуже високих температур.

Нагрійте ваш принтер до 250 градусів Цельсія протягом п'яти хвилин. Використовуйте нейлоновий або ABS філамент. Вони дуже термостійкі. Проштовхуйте нитку вручну через принтер або екструдер.

Під впливом сильного нагріву осілий бруд і залишки нитки розпушуються і вплавляються у нейлон/АБС, що використовується. Потім разом із нейлоном/ABS засмічення видавлюється назовні. Дайте принтеру охолонути, доки нейлон/АБС не стане твердим. Потім нагрійте принтер до температури 120-130 градусів Цельсія. Потім ривком витягніть нитку філаменту. Це ривкове рух остиглого матеріалу і дав назву методу.

Спалювання

Цей метод можна як "аварійне рішення". Він поєднує в собі неконтрольоване нагрівання та ручне зусилля.

Вийміть сопло з принтера. Тримайте сопло плоскогубцями над сильним полум'ям, наприклад, газовим або бунзенівським пальником, паяльною лампою або феном гарячого повітря. Тримайте сопло над полум'ям так, щоб отвір для друку було звернено вниз.

Якщо матеріал тепер капає з отвору, значить відкладення ослабли. Якщо тримати друкарське сопло отвором до джерела світла, можна побачити, чи воно вже вільно і чи може через нього проникати світло.

Якщо це не так, знову потримайте сопло над полум'ям і одночасно проткніть отвір сопла загостреним предметом, щоб ослабити засмічення. Ви також можете трохи постукати соплом по твердій поверхні, щоб послабити відкладення.

Заміна сопла

Незважаючи на всю профілактику і всі поради щодо очищення друкуючого сопла, може статися так, що сопло вже не піддається очищенню, а відбиток, як і раніше, виглядає незадовільно. Тоді іноді допоможе лише покупка нового сопла*.

Профілактика

Як профілактика в кінці ми склали для вас невеликий контрольний список завдань з очищення і розділили їх в залежності від того, як часто їх слід виконувати.

Таким чином, у вас під рукою буде простий список, який, поряд з нашими порадами, допоможе вам утримувати принтер у чистоті та уникнути проблем із соплом принтера.

Якщо ваш принтер використовується щодня та постійно, то наступні перевірки та процедури обслуговування довели свою корисність:

Щодня

Перед використанням принтера видаліть з нього пил, бруд та сміття.
Якщо можливо, перед кожним друком автоматично очищайте сопла.
Перевірте рух осей і всіх частин, що рухаються.
Чи в порядку профілі друку?
Якщо ви вже знаєте, що принтер не буде використовуватися протягом наступних кількох днів: Видаліть нитки і грубо очистіть сопло за допомогою металевої або зубної щітки та голки (або гітарної струни, дротяної щітки, або скріпки, або зубочистки).

Щотижня

Очистіть друкарське ложе тонким шпателем і промийте під теплою водою.
Калібрування принтера, особливо якщо сопло або інше було знято (наприклад, для очищення сопла за допомогою наших насадок).
Грубе очищення сопла за допомогою металевої або зубної щітки та голки (або гітарної струни, або дротяної щітки для волосся, або скріпки, або зубочистки).

Щомісяця

Використання ниток, що чистять*
Повне (повторне) калібрування принтера
Пошук оновлень програмного забезпечення
Очистіть та змастіть маслом круглі стрижні та підшипники
Видаліть мастило зі шпинделями і змастіть заново

Щоквартально

Повне очищення екструдера
Перевірте всі кабелі та головну плату
